转筒干燥机是对物料进行干燥的常用设备。由于这种设备运转可靠、操作弹性大、适应性强、处理能力高，在化工、冶金建材、轻工等部门被广泛使用。我厂用于复肥造粒干燥。
1转筒干燥机结构

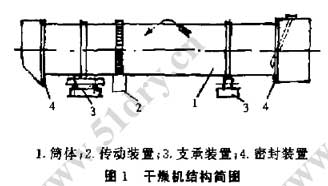

转筒干燥机主要由筒体、支承装置、使动装置及端头密封装置等部分组成。干燥机的结构如图1所示。
a) 筒体
筒体是转筒干燥机的基体，在它内部既进行传热、传质过程，又起移动输送物料作用。
b) 支承装置
筒体的支承装置是由滚圈、托轮、挡轮三部分组成。整个筒体重量通过滚圈传递给托轮，而滚圈在托轮上滚动，挡轮起阻挡筒体轴向窜动的作用。
c) 传动装置
转筒干燥机的传动装置包括；电机、减速机、齿轮、齿圈等部分。
d) 进出料装置及密封装置。
2检修过程中的轴向窜动调整
根据转筒干燥机的工作原理和结构特点及生产中维护转筒干燥机的经验，要保证转筒干燥机机械设备长期安全运转，关键在于调整托轮。
2.1调整托轮的目的
维护转筒干燥机轴线的直线性；使筒体能沿轴向正常地往复移动，从而使挡轮保持静止不转或作短时间受力甚微的运动，使各挡轮、托轮较均匀地承担筒体载荷。
2.2调整方法
2.2.1检查
观察轮带与托轮的相对位置是否还处于在中间位置；挡轮受力及转动。
2.2.2调整

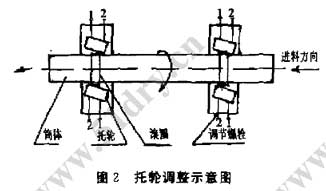

托轮调整要根据筒体回转方向，调整托轮的中心线，采取朝某一个方向同时歪斜托轮，与筒体中心线形成微小的偏角(一般不大于0.5°，以免托轮磨成异形)产生螺旋向上的推力，使其与筒体上下窜动力基本平衡，让简体在相对稳定的位置上运转，也就是轮带处于上、下挡轮之间自由往复窜动。托轮调整见图2。
调整步骤如下：当简体向下移动时，将调节螺栓2拧紧一圈，螺全1松退一圈(注意一定要拧紧圈数与松退圈数相等)，简体将停止下移；如果反过来向上移动时，则在托轮上加液体润滑油，此时简体将停止上移，如果仍然上移，则拧紧螺栓1，松退螺栓2，简体停止上移；如果反过来又下移，则应将托轮上的润滑袖揩掉，必要时，重复前述方法，直到不窜动为止。调节过程中，防止托轮向不同方向歪斜。
在调整过程中，为使筒体上移，*好在托轮表面浇一些润滑油，借此增加表面摩擦力；反之欲使筒体下滑，可浇一些粘稠的润滑脂，减少表面摩擦力。调整托轮要同时调整4个托轮，并且保证轮带与托轮不小于50%的接触面。
3 使用效果
经过托轮调整，大大降低了挡轮受力，从而提高了托、挡轮轴承寿命，降低了生产成本，提高了生产效率。同时，托轮、轮带(滚圈)的异形摩损减轻了，设备的使用寿命得到提高。如我厂复肥干燥机连续运行4年，没有进行大修，效果很好。但磨损是不可避免的，需要经常维护，保持润滑，同时经常观察托轮、挡轮的位置及轴承发热情况，及时调整与维修，才能保证生产的正常进行。
